電動機器のコードレス化、エンジン式機器のLi-ion化に!新商品開発をサポートします!

特長 ~安全性を重視した盛業回路~

リチウムイオン電池パック「BPLシリーズ」

  • 全てのセル電圧とない美温度を監視し、独自開発の保護回路で充放電を制御します。
  • 過放電防止機能を搭載。過放電による劣化を防ぐため、過放電状態になる前に、一定のセル電圧を検出すると放電出力を停止します。

BPLシリーズ用充電器「BC0075G」

  • 過充電防止機能搭載。電池パックからの信号で充電出力を停止し、過充電を防止します。
  • 電池パックを冷却しながら充電するファンを搭載。

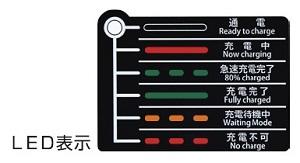

  • LEDにて充電モードを6段階で表示します。

用途

  • AC式工具のコードレス化に 一般加工・建設用回転工具、油圧工具など
  • バッテリー式の最新商品に ロボット、産業系輸送車など

使用する本体工具側とのマッチング評価確認も、技術的にサポートいたします。

インターフェイスの設計
負荷電流測定
本体マッチング試験など

仕様

品名BPL-1420BPL-1440BPL-2520ABPL-2540A
公称電圧
公称容量
14.4V
2Ah
14.4V
4Ah
25.2V
10A
25.2V
3.9Ah
定格電流 10A 20A 10A 20A
保護機能 過充電・過放電防止
使用温度範囲 充電:0℃~40℃ 放電:-10℃~40℃
寸法(mm) 幅76×長さ99×高さ45 幅76×長さ99×高さ64 幅76×長さ118.6×高さ64 幅76×長さ118.6×高さ82
質量 330g 550g 540g 910g
セル配列 4直列
1並列
4直列
2並列
7直列
1並列
7直列
2並列
取得 安全規格 PSE(日本) CB(欧州) UN輸送試験

※BPL-1440はCB(CE)未取得

品名BC0075G
定格入力 AC100V~240V 国内・海外兼用
定格充電電流 2A(急速充電時)
充電時間 BPL-2540/1440 約120分 BPL-2520/1420 約60分
保護機能 過充電防止
動作機能 冷却FAN、LED表示(3色/6段階モード)
質量 945g
使用温度範囲 0℃~40℃
取得 安全規格 PSE(日本) CB(欧州) UL(北米)

リチウムイオン電池パック(BPL-1420、BPL-1440、BPL-2520A、BPL-2540A、)、充電器(BC0075G)
