概要

コイン形二酸化マンガンリチウム電池(CR電池)は、小型・軽量で3Vの作動電圧をもち、作動温度範囲も広い電池です。腕時計や電卓の電源として、また、メモリバックアップ用を中心に、各種電子機器の電源として幅広く利用されています。

特長

メモリバックアップ用として最適

長期間にわたる軽負荷放電で安定した作動電圧を示します。

高エネルギー密度、電圧は3V

アルカリボタン電池や酸化銀電池に比べて約2倍の3V(公称電圧)。エネルギー密度の高い電池です。

低い内部抵抗と高い作動電圧で、安定した放電特性を発揮

電導性の高い電解液を採用。内部抵抗を低くして、安定した作動電圧を提供します。
このため常温はもちろん、低温や高温でも作動電圧の変化が少なく、安定したパワーを発揮します。

優れた耐漏液性と高い保存特性

漏液しにくい有機電解液を採用。アルカリ電解液を使用する電池系に比べ、耐漏液性に優れています。
さらに、密封度の高い封口構造やシーラント処理で、自己放電率は年率約1%を実現しています。

優れた重負荷放電特性

UL部品認定合格品

コイン形二酸化マンガンリチウム電池はUL(Underwriters Laboratories Inc.) の部品認定を取得しています。
なお、ユーザーリプレーサブルの認定も取得しています。

認可品種: CR2032、CR2032H、CR2025、CR2016、CR1632、CR1620、CR1616、CR1220、CR1216

認可番号:MH12568

用途

  • 通信タグ
  • OA機器(FAX、コピー、プリンタ等)
  • ノート型PC
  • デスクトップパソコン
  • PDA
  • 電子辞書
  • 電卓
  • ビデオカメラ
  • デジタルスチルカメラ
  • 銀塩カメラ
  • ポータブルCD/MDプレーヤー
  • 腕時計
  • 医療機器、レジ等
  • FA機器(測定器、ボードマイコン、センサ)
  • マイコンメータ(ガス、水道、電力)
  • キーレスエントリー
  • 携帯ゲーム機
  • リモコン

仕様

品名公称
電圧
(V)
標準
容量
(mAh)
*1
標準
放電
電流
(mA)
作動
温度
範囲
(℃)
*2
寸法 *3 質量
(g)
*3
電池特性端子
ワイヤー
コネクター付


直径
(mm)
高さ
(mm)

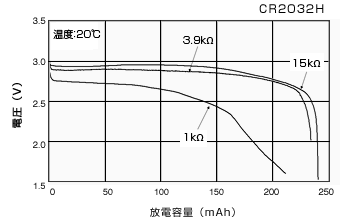

CR2032H 3 240 0.2 -20

+85
20.0 3.2 3.0 PDFファイルのダウンロード PDFファイルのダウンロード PDFファイルのダウンロード
CR2032 3 220 0.2 20.0 3.2 3.0 PDFファイルのダウンロード -
CR2025 3 170 0.2 20.0 2.5 2.5 PDFファイルのダウンロード -
CR2016 3 90 0.1 20.0 1.6 1.7 PDFファイルのダウンロード -
CR1632 3 140 0.1 16.0 3.2 1.9 PDFファイルのダウンロード -
CR1620 3 80 0.1 16.0 2.0 1.3 PDFファイルのダウンロード -
CR1616 3 55 0.1 16.0 1.6 1.1 PDFファイルのダウンロード -
CR1220 3 36 0.1 12.5 2.0 0.8 PDFファイルのダウンロード -
CR1216 3 25 0.1 12.5 1.6 0.6 PDFファイルのダウンロード -
  • 標準容量は20℃の環境において標準放電電流で放電した時、終止電圧2.0Vまでの持続時間から求めたものです。
  • 0℃~+40℃を超える温度でご使用の場合、弊社までご確認ください。
  • 寸法、質量は電池自身のもので、仕様により異なります。

構造図

原理と反応

コイン形二酸化マンガンリチウム電池は、正極活物質として二酸化マンガン、負極活物質としてリチウムを用い、有機電解液を使用しています。

電池反応

正極反応 : MnO 2+Li ++e - → MnOOLi
負極反応 : Li → Li ++e -
全反応 : MnO 2+Li → MnOOLi

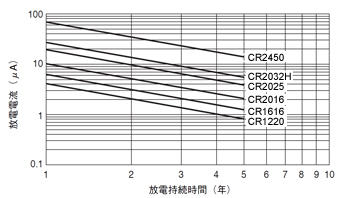

放電電流と電池寿命

貯蔵後放電特性

重負荷特性

安全上のご注意

この電池は、リチウム、有機溶媒など可燃性物質を内蔵しており、使い方を誤ると電池を変形、漏液(電池内部の液体が外部に出てくること)、発熱、破裂、発火させる原因となります。これらは、けがや機器故障の原因となりますので、「警告事項、注意事項」を必ずお守りください。
