精密機械設計技術の紹介

精密機械設計技術

軽量、コンパクトで高性能なマッサージメカやアクチュエーターの機構設計、アルカリイオン整水器の電解槽やカートリッジなどの水関連機器の設計、高効率なパワー伝達を実現するシェーバーやエステ機器関連の精密駆動機構設計、など広範囲な機械設計ソリューションを提供します。

開発実績製品(一例)

  • マッサージメカ(精密駆動設計/アクチュエーター)
  • アルカリイオン整水器/電解水素水生成器(機能水用電解槽)
  • シェーバー(精密刃物技術)

精密駆動設計技術

マッサージメカ

軽量、コンパクトで高性能なマッサージメカなどの機械設計ソリューションを提供します。

電動アクチュエータ

パワーアシストとして、リクライニングシートやベッドなど介護・健康機器から家庭用・娯楽機器まで、幅広い用途に対応可能で以下の特長を持っています。

特長

  • 各種ストローク/スピード/推力に対応可能
  • 低コストで低ノイズ設計
  • 高い繰り返し精度
  • 機械的バックスラッシュが少ない
  • 専用のコントローラを同時に提供

概略仕様

  • 電源 : DC 100V
  • 伸縮速度 : 6mm/sec
  • 推⼒ :960N (200kgf)
  • 質量 : 1.4kg (コントローラー除く)サイズ : 293×148×96mm
  • ストローク基準寸法 : 267mm
  • 取付孔 : φ8mm
  • ストローク : 128mm, 90mm
  • ※本仕様は、当社の標準設計仕様です。お客様からの受注にあたりましては、金型の製作が必要となりますので、あらかじめご了解ください。

用途事例

  • 介護用ベッド
  • 電動事務机
  • 電動リクライニングチェア

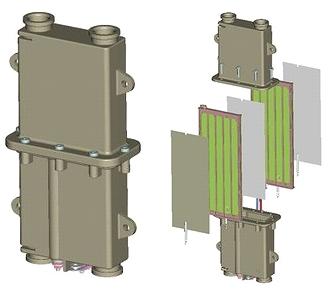

機能水用電解槽

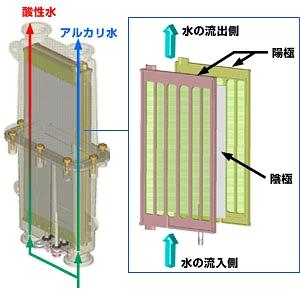

電極版間の水の流れ

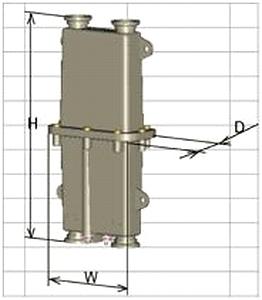

電解槽のサイズ

タイプ 有隔膜型
型式 KM-SP7 KM-SP5 KM-SP3
電極構成電極数 7 5 3
電極材料 Tiプレート/Ptメッキ
サイズ (W×H×D, mm) 85×175×50 85×175×40 85×175×30

コンパクトで電解効率の優れた機能水用電解槽を提供します。

電極枚数は7枚、5枚、3枚の3タイプを取り揃えています。

特長

  • 高容量型電解槽
  • 普及型電解槽

精密刃物技術

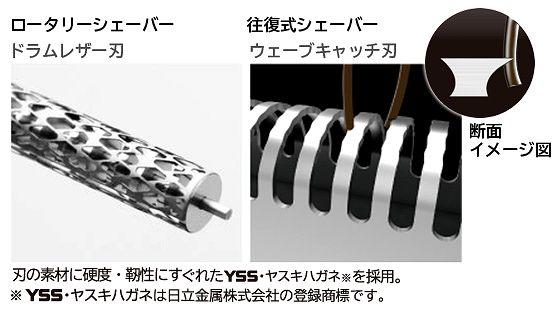

独自のドラムレザー内刃を持つ、「ロータリーシェーバー」や往復刃にウェーブ機構を持たせた「ウェーブキャッチ刃」などの精密刃物技術で優れた切れ味を実現します。

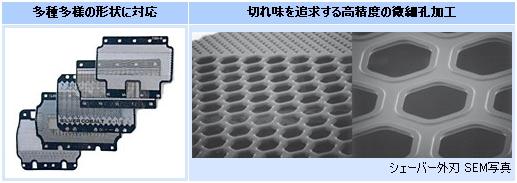

シェーバー外刃

エレクトロ・ファイン・フォーミング技術により、様々なお客様のニーズにお応えします。

特長

  • 切れ味を追求した最適パターン設計
  • 板厚精度±3μm
  • 短納期での試作に対応

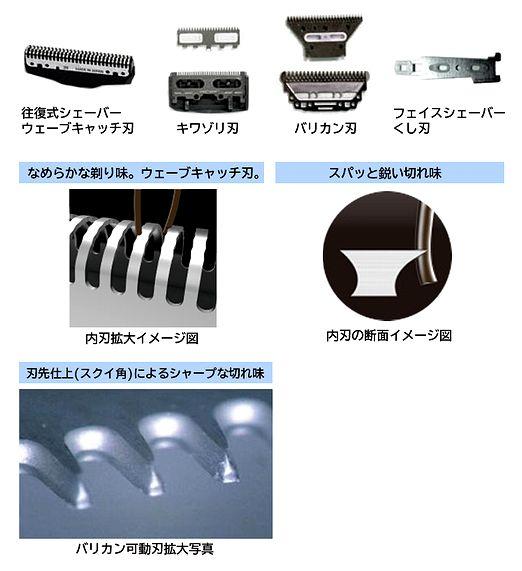

シェーバー内刃

当社独自のドラムレザー内刃

特長

  • スパッと鋭くなめらかな深剃りを実現

用途事例

  • シェーバー・キワ剃り刃
  • バリカン刃
  • レディスシェーバー
  • くし刃

特長

  • 刃先の精密加工
  • 仕上加工
  • 薄形化
