ライススキャン
照明付き接写型カメラデバイス

用途・特長

■ 専用デバイスで簡単に測定物(水稲葉など)の表面を撮影
外光の影響を受けない構造で天候や時間に関係安定した測定を実現

■ 携帯端末に葉色値を表示、記録
測定データを携帯端末画面に表示、ワンタップでデータ保存
携帯端末の位置情報、測定日時情報を測定データと一緒に記録

■ 専用サーバーにデータ保存
データの共有、見える化を実現

■ 簡単にアクセス可能
専用Webアプリを使って、パソコン、タブレット、スマートフォンでどこからでもアクセス可能、データのグラフ化、比較、集計など生育管理をサポートするツールをご提供

お知らせ

ご注意

本システムのご使用には以下が必要です。

  • デバイス(品名:照明付き接写型カメラデバイス、型式:TS7116)
  • 携帯端末 アンドロイドOS 5 以上 または iOS 10 以上
  • システム利用料(デバイス登録から1年間は無料でご利用いただけます。2年目よりご利用コースにより料金が発生します。コースの詳細については以下をご参照ください)

ご使用までの流れ

  • デバイスご購入後のご使用までの手順です。

サービスの仕組み

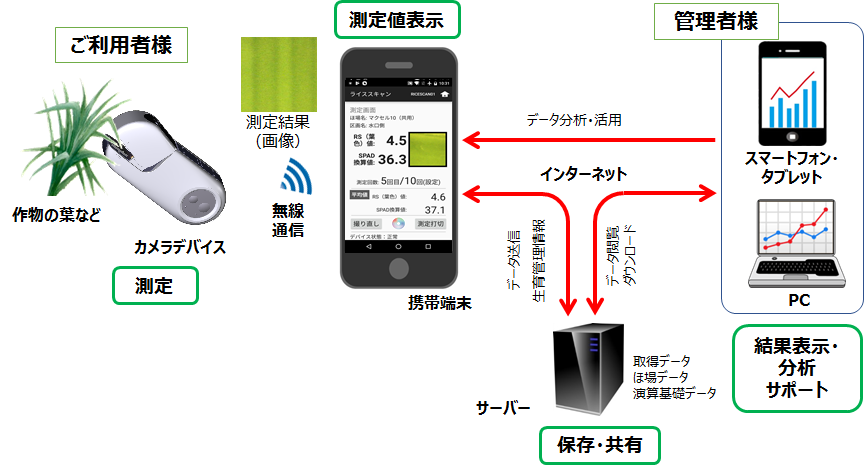

サービスの仕組みフロー図

サービスの特長

(1) 撮影した画像を携帯端末に送信、専用アルゴリズムで葉色値に変換・表示します。
作物の葉(水稲葉など)をカメラデバイスの測定位置にはさむことでスイッチが入り、測定部表面の画像を撮影します。画像データは携帯端末に送信され、葉色値結果と画像を携帯端末画面に表示します。同時に、携帯端末が測定値の音声読み上げ*1をするので、携帯端末をポケットに入れたままでも測定結果を確認することができます。また、SPAD*2換算式の登録をすることで、SPAD換算値の表示・保存ができます。

  • 音声読み上げ: 読み上げには、読み上げ用の音声データのインストールが必要な場合があります。
  • SPAD: SPAD値は、コニカミノルタ(株)の葉緑素計の指示値です。測定結果からSPAD値に相関がある換算値を計算、表示します。

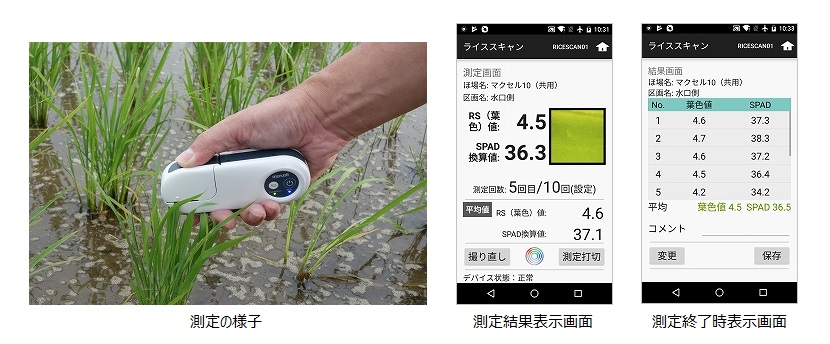

測定の様子と測定時の表示画面

(2) 測定データと一緒に利用者情報、測定日時および ほ場詳細(ほ場名、区画名、GPS情報)が自動登録・保存されるので手入力が不要です。

(3) 測定時直後、またはデータ保存前に、測定し直し機能による再測定ができます。

(4) 測定に使用した携帯端末に一旦保存されたデータを、サーバーに送信・保存することにより、一元管理されます。

(5) 専用Webアプリの「データ管理機能」を使って、PCや携帯端末から測定データの閲覧・ダウンロードができます。ダウンロードしたデータを表やグラフにすることで、生育診断の分析をサポートします。

(6) 水稲のほか、野菜、果樹などの葉色測定にも対応しています。

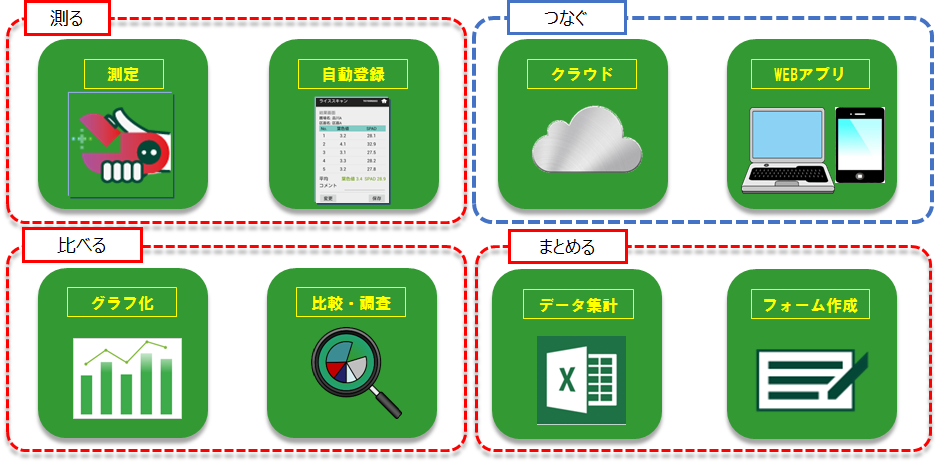

ご提供サービス

カメラデバイスの特長

(1) 作物葉をはさむだけの非破壊測定なので、葉をいためにくい構造です。
(2) LED照明を内蔵しているため、外光の影響なく簡単に測定(撮影)ができます。
(3) マクセル製接写専用レンズを採用しているため、安定した測定ができます。
(4) 小型軽量で、ポケットにも収納可能です。

携帯端末用アプリの動作環境仕様

(1) アンドロイドOS用

No.項目仕様
1 対応OS Android OS 5以上
2 画面サイズ 720×1280ドット(HD)以上

(2) iOS用

No.項目仕様
1 対応OS iOS 10以上

WEBアプリの動作環境仕様

No.項目仕様
1 対応ブラウザー Internet Exprlorer ver.11以上
Google Chrome
Apple Safari

カメラデバイス

No.項目仕様
1 型式 TS-7116
2 品名 照明付き接写型カメラデバイス
3 測定対象 主に作物の生葉
4 測定方式 無反射撮影画像のRGB濃度値検知方式
5 測定面積 約2mmx2mm
6 通信機能 無線LAN(IEEE 802.11g/n 2.4GHz帯)準拠
7 電源 リチウムイオン電池内蔵(1900mAh)
8 防水・防滴 IPX2(防滴Ⅱ形)
9 使用環境条件 0~40℃
10 大きさ 長さ129x厚み28x高さ50 mm
11 質量 約150g(本体のみ)
12 付属品(製品に同梱) 充電用ACアダプター、USBケーブル、収納ケース、ストラップ

ACアダプター

No.項目仕様
1 入力 AC100~240V 50/60Hz
2 出力 DC 5V 1A
3 大きさ 長さ 61x幅 42.2x高さ 25.2 mm
4 質量 約46g

充電用USBケーブル

No.項目仕様
1 長さ 約1.8m

安全にご利用いただくために

お知らせ

2018年8月28日 データ管理用アプリの「データのダウンロードと集計マニュアル」および「集計用エクセル<マクロ>」を更新しました。

(1)携帯端末用アプリ (携帯端末にアプリをインストール、測定に使用)

ご利用可能デバイスマニュアル(pdf)アプリのダウンロード
・スマートフォン
・タブレット端末
アンドロイド版 PDFファイルのダウンロードアンドロイド版 初期設定マニュアル(1.3MB)
PDFファイルのダウンロードアンドロイド版 測定マニュアル(2.38MB)
アンドロイド版アプリのダウンロード
iOS版 PDFファイルのダウンロード iOS版 初期設定マニュアル(1.5MB)
PDFファイルのダウンロード iOS版 測定マニュアル(3.15MB)
iOS版アプリのダウンロード

(2)データ管理用アプリ (測定したデータの閲覧、ダウンロードなどで使用)

ご利用可能デバイスマニュアル(pdf)管理ツール
・パソコン
・タブレット端末
データ管理用 PDFファイルのダウンロードライススキャンWebマニュアル(997KB) ライススキャンWeb:
https://service-rs.maxell.co.jp
データ集計用 PDFファイルのダウンロードデータのダウンロードと集計マニュアル(736KB) 集計用エクセル(マクロ)集計用エクセル<マクロ>(1.9MB)

(3)管理ツールアプリ (管理者登録およびデバイス登録に使用)

ご利用可能デバイスマニュアル(pdf)管理ツール
・スマートフォン
・タブレット端末
・パソコン
データ登録用 PDFファイルのダウンロードライススキャン管理ツールマニュアル(1.6MB) ライススキャン管理ツールサイト:
https://entry-rs.maxell.co.jp/

(4)デバイスの操作について

A)デバイスの起動の仕方 について

B)操作パネルのLED状態 について

C)測定方法 について

D)充電の仕方 について
